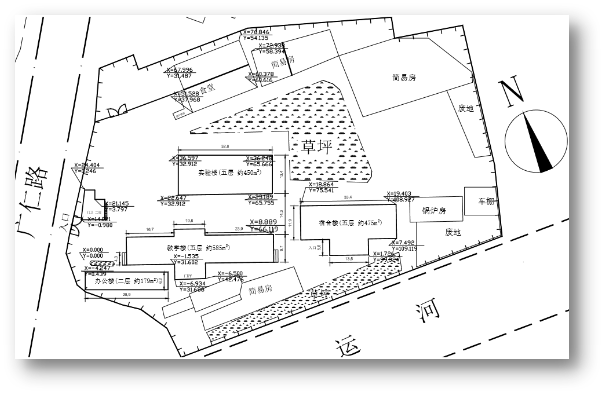

今年4月开始，建工学院BIM工作室承担了我校继续教育学院下达的清潭校区总平面图的测绘任务。建筑测量老师姚文驰、程和平和制图与BIM技术教师徐桂明紧密合作，BIM工作室学生骨干成员时立帆、凃玲、陈绵胜和孙姚同学不畏困难，师生携手，运用无人机航拍和数字化测量仪器，对清潭校区的主要建筑物、绿地、围墙等进行了平面坐标的测定。在此基础上，BIM工作室成员熟练运用CAD软件，快速绘制出“布局完整，尺寸准确”的清潭校区总平面图。

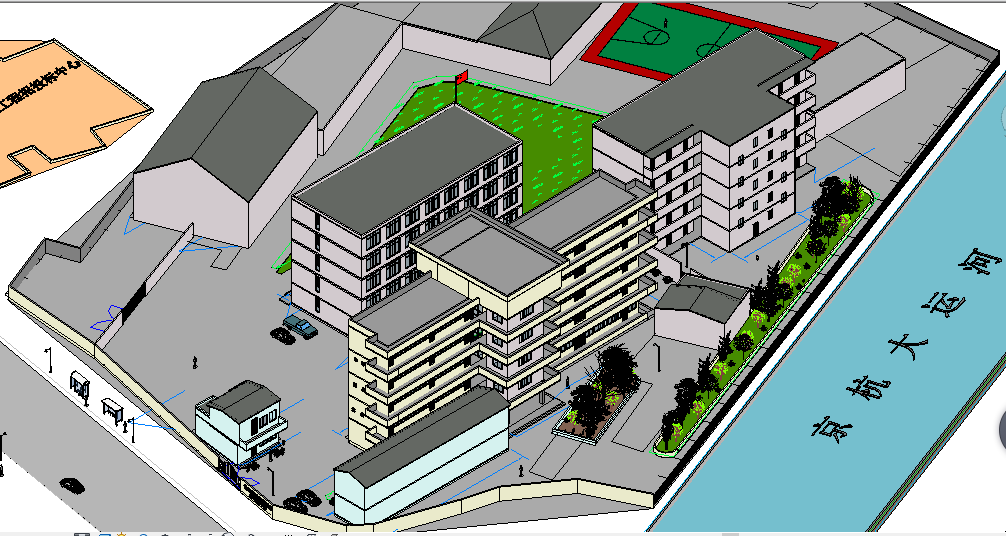

传统建筑施工图仅表达2个纬度结构尺寸信息，读者需要结合专业背景知识想象三维空间。BIM（Building Information Modeling）是CAD基础上发展起来的多维建筑信息模型技术，BIM所见即所得，为建筑工程的多专业协同、施工技术交底，以及商业推广提供了一种可视化的技术支持。在了解BIM工作室近年参加全国大学生BIM应用技能竞赛获得佳绩的信息之后，继续教育学院追加下达了清潭校区BIM建模任务。BIM工作室师生成员再接再厉，利用业余时间，对清潭校区主要建筑物进行标高数据的补充测量，而后运用Revit等软件，高效率地成功创建了清潭校区的BIM（建筑信息模型，如下图)。该模型既可以实现全方面的身临其境般的空间漫游，也可以自由选择剖切面和投影方向生成2D施工图，完全兼容了传统建筑施工图所表达了建筑结构和尺寸信息等。

学以致用，此次清潭校区总平面图的测绘和BIM的创建，为我校清潭校区后续的项目开发及商业推广提供了有效的数据支持！同时也是建工学院新开发课程《BIM技术》教学效果的实践检验，通过真实项目的锻炼，BIM工作室学生成员的专业应用技能更上一层楼!（文/徐桂明，图/凃玲）
